Simbología ISA.

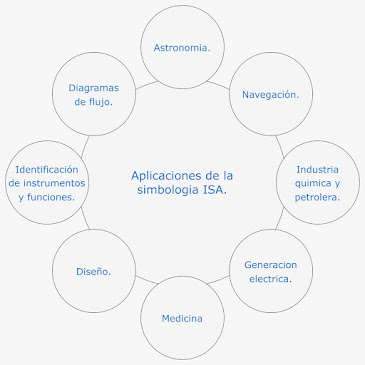

Tomada de: https://arturenteral.wixsite.com/instrumentacion3/single-post/2016/03/14/arturo

En el fascinante mundo de la automatización y control de procesos industriales, existe un código secreto que une a ingenieros, técnicos y operadores en todo el mundo: la simbología ISA. Con solo unos trazos y formas, se puede transmitir información crucial sobre instrumentos, equipos y sistemas de control. La simbología ISA es la clave que desbloquea la comprensión y comunicación precisa entre profesionales de diferentes países, culturas e idiomas. Con solo un vistazo a estos gráficos bidimensionales, los ingenieros pueden interpretar rápidamente la función de cada sensor, transmisor, controlador o válvula que conforma el sistema de control de un proceso.

La ISA, originalmente conocida como Instrument Society of America, es una organización educativa sin fines de lucro fundada en 1945 y con sede en Carolina del Norte, Estados Unidos. Desde sus inicios, la ISA ha sido reconocida como un valioso recurso profesional para ingenieros y técnicos que trabajan en procesos industriales. La ISA es responsable de crear y actualizar constantemente las normas utilizadas en la instrumentación en todo tipo de procesos. Inicialmente, la sociedad comenzó como una unión de 18 sociedades locales de instrumentación, pero rápidamente creció en membresía y alcance técnico a medida que la tecnología de instrumentación avanzaba rápidamente. En el año 2000, los líderes de la sociedad cambiaron oficialmente el nombre de ISA a "La Sociedad de Instrumentación, Sistemas y Automatización". En ese momento, la ISA ya contaba con más de 39,000 miembros representando a 110 países, lo que la consolidó como la principal sociedad global para profesionales en los campos de instrumentación, sistemas y automatización.

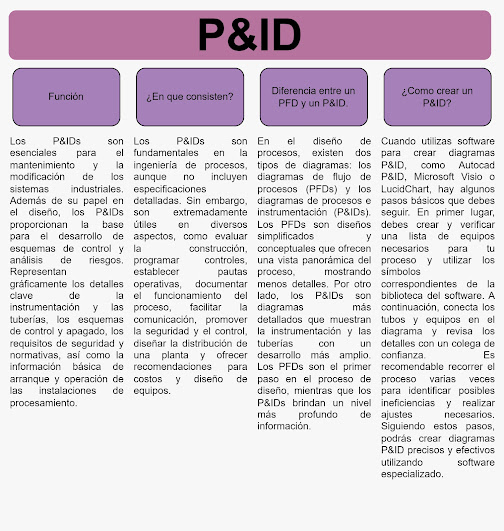

P&ID

Un P&ID (Diagrama de Procesos e Instrumentación) es una representación gráfica que muestra cómo funciona un sistema o proceso industrial. Es como un mapa que detalla las diferentes etapas y componentes involucrados en la producción o el control de un producto. En un P&ID, se utilizan símbolos y líneas para representar equipos, instrumentos, tuberías, válvulas y otros elementos que intervienen en el proceso. Estos símbolos y líneas están interconectados para mostrar cómo fluye el flujo de materiales o información a lo largo del sistema. Es una herramienta clave para ingenieros y técnicos, ya que les permite comprender y comunicar visualmente cómo se estructura un proceso y cómo interactúan sus componentes. Además, proporciona información sobre la ubicación y la función de cada elemento, lo que facilita la identificación de problemas, la planificación de mantenimiento y la optimización del rendimiento.

Para la simbología, usualmente se utiliza un circulo para representar cualquier instrumento.

Tomada de: Martínez Baquero Javier E. (2023). Especificaciones en la instrumentación de medida.

A cada circulo se le hacen pequeñas modificaciones para que cumplan diferentes funciones para identificar.

Figura 1. Círculos indicativos.

Tomada de: Martínez Baquero Javier E. (2023). Especificaciones en la instrumentación de medida.

Símbolos de conexión a procesos.

Las señales de instrumentación utilizadas en el control de procesos suelen ser de varios tipos, incluyendo neumática, electrónica (eléctrica), capilar, hidráulica, sónica e indicadora de radioactividad. Cada tipo de señal tiene un símbolo único asociado a él, que se muestra en la siguiente figura:

Figura 2. Símbolos de conexión a procesos.

Tomada de: Martínez Baquero Javier E. (2023). Especificaciones en la instrumentación de medida.

Estos símbolos son utilizados para representar visualmente cada tipo de señal en los diagramas de instrumentación y en la documentación técnica relacionada con el control de procesos. Es importante familiarizarse con estos símbolos para comprender e interpretar adecuadamente los sistemas de control y las conexiones entre los dispositivos en un proceso industrial.

• Instrumentos de medición: Esta categoría incluye símbolos para diferentes tipos de instrumentos de medición, como transmisores de presión, temperatura, nivel, caudal, analizadores de gases, registradores, entre otros. Estos símbolos representan los dispositivos utilizados para medir variables en un proceso.
• Elementos finales de control: Aquí se encuentran los símbolos para válvulas de control, válvulas de bloqueo, válvulas de seguridad, actuadores, posicionadores y otros dispositivos utilizados para controlar el flujo, la presión, la temperatura u otras variables en un proceso.
• Equipos de proceso: Esta categoría abarca los símbolos para equipos y dispositivos utilizados en el proceso, como bombas, compresores, calderas, intercambiadores de calor, tanques de almacenamiento, reactores, columnas de destilación, entre otros.
• Sistemas de control: Aquí se representan los símbolos para los diferentes componentes de un sistema de control, como controladores PID (Proporcional-Integral-Derivativo), controladores lógicos programables (PLC), registradores gráficos, interfaces hombre-máquina (HMI) y sistemas de adquisición de datos (DAQ).
• Elementos de seguridad: Esta categoría incluye símbolos para dispositivos de seguridad, como alarmas audibles, luces de advertencia, botones de parada de emergencia y dispositivos de desconexión de energía.

También, en la simbología ISA se deben cumplir algunas normas, tales como:

• Norma ISA 5.1: Esta norma establece los lineamientos generales para la representación de símbolos gráficos utilizados en los diagramas de instrumentación y sistemas de control. Proporciona información sobre los símbolos básicos utilizados para representar instrumentos, equipos y componentes relacionados.
• Norma ISA 5.2: Esta norma complementa a la ISA 5.1 y ofrece una guía más detallada sobre los símbolos gráficos utilizados en los diagramas de instrumentación y sistemas de control. Incluye una amplia variedad de símbolos específicos para diferentes instrumentos, equipos y sistemas de control.
• Norma ISA 5.3: Esta norma se enfoca en la representación de la instrumentación y sistemas de control en los diagramas de tuberías e instrumentación (P&ID, por sus siglas en inglés). Proporciona directrices para la utilización de símbolos y abreviaturas en los P&ID, así como recomendaciones para la organización y estructura de los diagramas.
• Norma ISA 5.4: Esta norma se centra en los símbolos y términos utilizados en los diagramas de lógica de instrumentación (ILD, por sus siglas en inglés) y en los diagramas de lógica de procesos (PLD, por sus siglas en inglés). Estos diagramas se utilizan para representar la lógica de control y las interacciones entre diferentes dispositivos en un sistema de control.

Además de estas normas, la ISA también ha publicado diversas guías y documentos técnicos relacionados con la simbología y la instrumentación. Algunas de estas guías proporcionan ejemplos de aplicaciones prácticas, recomendaciones de diseño y criterios de selección de instrumentos.

En las recomendaciones decidí proporcionar este video, ya que considero que es muy completo y explican de una buena manera todo lo que tiene que ver con la simbología ISA.

https://www.youtube.com/watch?v=JXhs98gIwzY&t=261s
